电能质量分析仪,【天正华意电气设备(九江市分公司)tianzh3611-3】坚信,电能质量分析仪不仅仅是一个简单的商品,它承载着我们对品质的坚守和对用户的深厚情感。联系人:杨经理,地址:平度市平安路2号。

电能质量分析仪产品概述TH-5200电能质量测试分析仪检定装置参照GB/T 191-2008 、GB/T 2423.1-2008、GB/T 2423.2-2008 、GB/T 2423.3-2006 、GB/T 2423.10-2008 、GB 4793.1-2007 、GB 9254-2008、GB/T 17626.3-2006 、GB/Tl4549-1993、GB/T12326-2000、GB/T15543-1995、GB/T18481-2001、GB/T15945-1995、GB/T l9862-2005标准，以及DL/T1028-2006电力行业标准研制而成。DDS波形合成、数字信号处理器（DSP）、复杂可编程逻辑阵列（CPLD）、宽频功放等技术。产品集成度高、技术领先、性价比高、体积小、重量轻、使用方便灵活，可替代进口产品，对各种安装式和便携式电能质量分析仪各项指标按“A”级标准进行校准和检定。利用TH-5200电能质量测试分析仪检定装置，用户可以合成不规则的标准信号，包括电压、电流的谐波、间谐波、调制谐波、闪变、骤升/骤降，是电力用户用来检定电能质量测试分析仪的理想设备。1.2主要特点?可检定《Q/GDW 1650.2-2017 电能质量监测技术规范 第2部分：电能质量监测装置》中A类电能质量分析仪?支持多种电压标准（57V/100V/220V/380V）?可同时叠加2~99次谐波和0.1~99.9次（同步）间谐波 ?可叠加两个任意频率的（异步）间谐波，间谐波频率分辨率可达0.0001Hz ?支持不同电压标准的闪变，Pst的误差优于1％，Pst设置范围1~20 ?闪变各通道可独立设置，提高闪变检定效率 ?可输出持续时间为1ms~2min的暂升、暂降和短时中断?高精度时钟同步，支持GPS、IRIG-B码、PPS校时；可输出IRIG-B、PPS等多种形式的授时信号?可配置自定义输出序列，全自动化操作流程，提高检定效率 ?按键输入，操作方便，提供在线帮助，可选配平板电脑实现无线控制 ?配置8G的固态存储器和USB接口，支持U盘，数据导入导出方便快捷

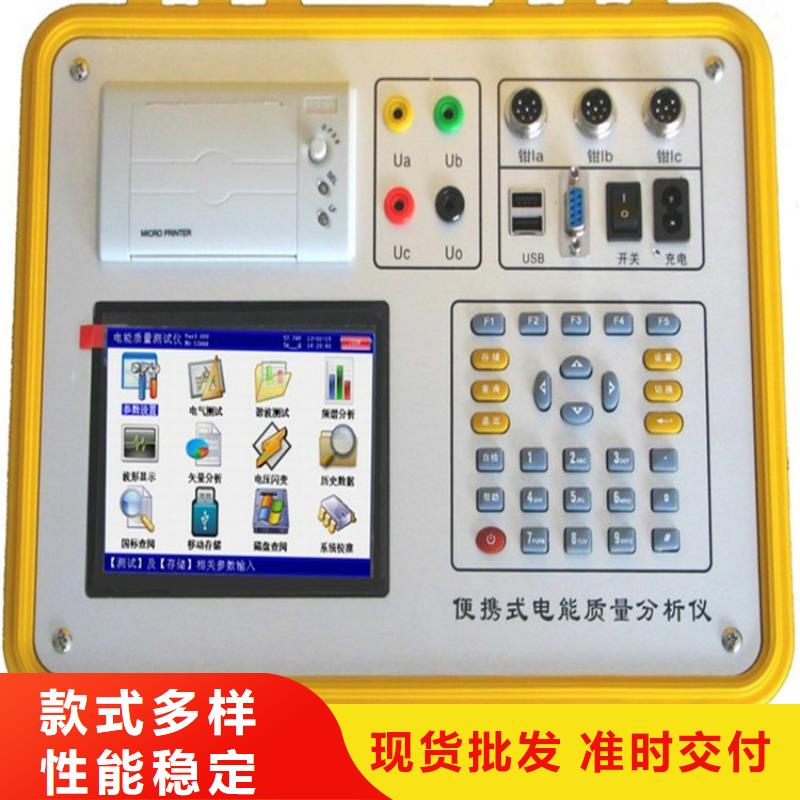

电能质量分析仪 液晶界面1．主菜单：图三、主菜单当开机后界面显示如图三所示。主菜单共十二个选项，分别为：参数设置、电气测试、谐波测试、频谱分析、波形显示、矢量分析、CT变比、历史数据、国标查阅、移动存储、磁盘查阅、系统校准。选择←、→、↑、↓键来改变选项，选中后菜单名称反显，屏幕下端蓝条显示相关功能提示，按确定键进入相应功能测试和设置；屏幕右上角显示出内置充电电池的剩余电量百分比，用户可根据此数值来判断是否需要为仪器充电；电池左侧显示出当前实时的日期和时间；时间左侧显示当前测试仪的电压和电流的测量档位，电压档位的改变为自适应，电流档位的改变需进入“参数设置”选项进行手动设置；屏幕左上角显示仪器名称、仪器编号及软件版本。2．“参数设置”界面：图四、参数设置界面参数设置界面如右图所示，此屏用于调整试验前所需要确定的数据。包括：PT变比、CT变比、接线方式、电流输入、额定电压、短路容量、供电容量、协议容量、设置日期、设置时间、变电站名、线路名称、文件名称、存储速率、开始存储。?PT变比：指被测装置所用的电压互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?CT变比：指被测装置所用的电流互感器的变比数值。输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。?接线方式：指被测装置的接线联接方式，包括：二元件三角形接法、三元件三角形接法、三元件星形接法几种情况。通过←、→键在几种方式间进行切换，选定到所需方式。

电能质量分析仪交流标准源的输出设置在主菜单界面，按 键后进入交流源输出界面。初始状态栏：100V档、5A挡、输出关闭（没有输出）、谐波关闭（无谐波输出）、接线Y型（三相四线）、闭环开启、U试验点。一般地，交流源的输出主要有3步：设置合适的档位、设置正确的接线方式、设置要输出的幅值。 步：设置合适的档位设置档位包括设置电压档位和设置电流档位，分别对应按键 和 。和 均为循环按键，每按键一次将自动轮切到下一档位状态。第二步：设置正确的接线方式接线方式主要指“Y型（三相四线）”和“V型（三相三线）”。设置接线方式的对应按键为 ，此键为循环按键。第三步：设置要输出的幅值此步根据需求设定交流源，包括输出的幅值、相位、频率以及是否含谐波等。设置输出的具体方法有试验点输出、常规按键输出、旋钮输出、批量编辑输出四种。5.6.2. 试验点输出方法：试验点输出指通过面板试验点键达到标准源一键输出的效果。此法快捷简便，对于常规试验点的输出非常有效。对于电压、电流，装置以档位百分比的形式给出了丰富的常用试验点；对于相位则给出了一、四象限的常用试验点。实例操作：假设当前已经选择了Y型（三相四线）、100V/5A档位。现需进行U＝100V,I＝4A，φ＝60°情况下的有功测试。步，假设当前快捷键是“U试验点”，如果不是，按 切换到“U试验点”，再按快捷键“”将三相电压设置到“100V档” ＊ ，即100.000V。第二步，按 切换到“I试验点”，再按快捷键“80％”将三相电流设置到“5A档”＊ 80％，既4.0000A。第三步，按 切换到“PF试验点”，再按快捷键“/0.5L”将电压电流相角设置成60°。注意： 使用此法的前提是已经设置好了相应的档位状态。此法设置均针对所有相进行，不能单相控制。
