【变压器测试台】,微机继电保护测试仪您身边的厂家品质过硬

买变压器测试台找【天正华意电气设备(河南省分公司)tianzh3611-3】,厂家每年都不断研发新的产品,产品质量和性能,确保我们的变压器测试台在市场上具有竞争力。实力大厂售后无忧,联系人:杨经理,地址:平度市平安路2号。

变压器测试台方均根值电压表与平均值电压表并联；令方均根值电压表读数为 U 。对于三相变压器试验时：若D（或Y）联结绕组励磁，则电压应在各相端子间测量。若YN或ZN联结绕组励磁，则电压应在相和中性点端子间测量。如果 U 和 U′ 之差在3％以内，则此试验电压波形满足要求。设测得的空载损耗为 Pm ，则校正后的空载损耗 P0 按下式计算：P0＝ Pm（1＋d）式中：d ＝（ U′ - U ）/ U′（ d 通常为负值）如果 U 和 U′之差大于3％，应按协议确认试验的有效性。空载损耗与空载电流应在同一绕组同时测量，对于三相变压器，空载电流应取各相空载电流的算术平均值占额定电流的百分数计算。对于容量不等的多绕组试品，空载电流的基数应取较大容量的额定电流。第五章 负载损耗试验操作说明与工作原理点击负载损耗试验选项，进入图 7 界面。图7负载损耗试验此界面设置根据铭牌参数自动导入，需要修改试验温度参数，档带入电阻计算时选择公式“”，当不带入电阻计算时选择公式“”。低压负载损耗测试（界面见图7）1. 数据显示：界面中“试验数据”栏目中显示实时的三相有效值电压及其平均值、三相平均值电压及其平均值、三相有功功率及其功率和、负载折算损耗、阻抗电压折算％、短路阻抗和试验频率；“负载试验数据记录”保存已提取的试验数据；2. 接线方式：将测试线夹头按照 A、B、C顺序夹至变压器三相高压测，低压测短接；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：3.1.选择试验电流。3.2.点击“开始测试”按钮，软件会自动吸合接触器，自动升压，自动保存数据，自动降压，自动断开接触器，自动停止。4. 注意事项：请注意被试变压器的设计阻抗值，确保升至所需的控制电流时电压不超过调压器的额定输出电压及电压互感器量程；如遇紧急情况需要退出试验时，请按“紧急停止”按键或操作台上急停按钮以断开所有接触器来切断试验回路。高压负载损耗测试高压负载损耗测试界面及流程与低压负载损耗测试基本相同，不同之处为高压试验启动“中间变压器”。

变压器测试台本使用指南提供了试漏及抽真空装置的基本信息，要了解完整的操作说明，请联系我公司技术人员索要更详细的资料或指导。变压器试漏及抽真空自动装置测试仪是用于在对变压器及A修后变压器连同气体继电器及储油柜进行密封性试验，。检测仪属于个人装置，您的责任是对报警作出正确的反应。检测仪只是提供检测参考数据，会受到环境及使用各方面影响，不代表人身情况，请根据实际情况做出判断。关于试漏及抽真空装置的使用规程保证本产品自交付客户之日起在正常使用及保养下两年之内不会出现材料和工艺方面的缺陷，本保证仅适用于客户购买及未使用过的新产品，保障责任为有限责任，对于在保证期内返回授权服务中心的缺陷产品，有权自行选择更换及维修。依据本保证承担的责任均不超过客户购买产品时实际支付款项金额的大小。以下情况不属于本产品的担保范围：1、在使用过程中因产品正常磨损或破损而需要定期更换的零件2、根据鉴定，任何因误用、改装、疏忽、意外事故或操作、处理、使用条件异常而损坏的产品3、任何因非授权经商维修或在产品上安装了未经许可的零件而造成的损坏或缺陷

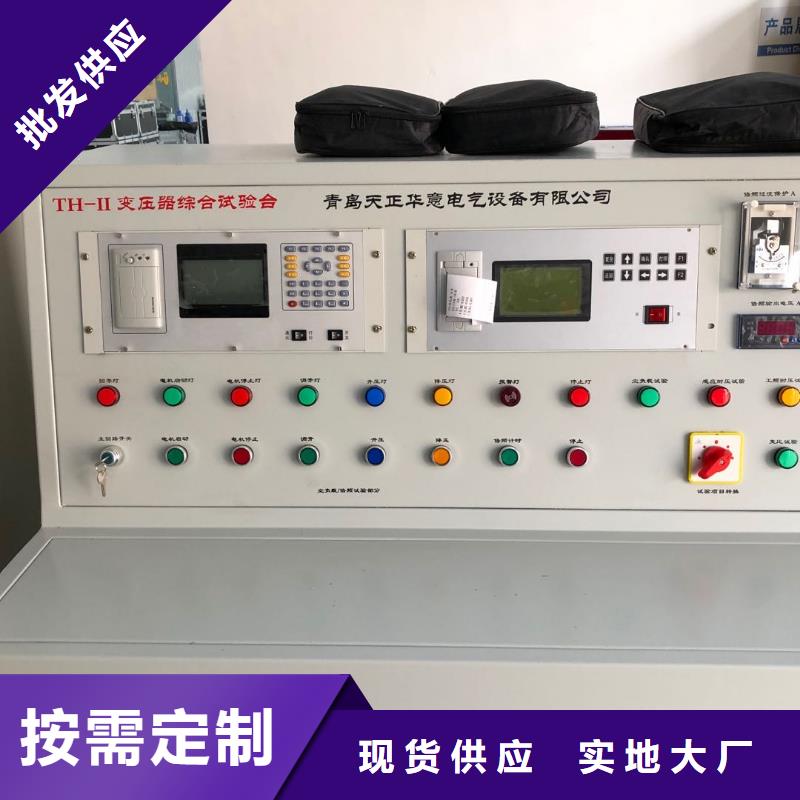

变压器测试台、电流互感器1、额定电流（200，100，50，20，10，5）/5A2、额定电压3kV3、准确度等级0.1级4、额定频率50Hz 六、电压互感器1、额定电压(0.5，1)/√3)/(0.1√3)kV2、准确度等级0.1级3、额定频率50Hz 七、TH-3395T变压器直流电阻测试仪1、测试电流20mA、1A、5A、10A、20A2、测试范围1mΩ~2kΩ3、分辨率0.1μΩ4、准确度0.2％ 八、TH-2001K功率分析仪1、输入通道电压、电流各62、测量范围0.2~50A；6~1000V3、频率范围直流、交流0.5Hz~1MHz 八、TH-3000温度巡检仪1、显示方式7英寸大屏幕触控液晶显示2、采样时间≤1S3、通讯接口RS232与RS4854、数据接口不少于三个USB2.0接口5、温度范围PT100热电阻-100～330℃6、测温通道30个 7、测量精度不小于0.1℃ 九、变压器温升综合控制台满足空载损耗及空载电流、负载损耗及阻抗电压、短时过负载以及零序阻抗测量能力的测量及非额定条件下的换算；具备自动生成温升曲线和报告打印和数据自动处理和U盘导出等功能；操控软件应包含电阻不平衡率自动计算及直流电阻温度的换算功能，能实现计算机界面操作、数据自动处理和U盘导出等功能环境温度及电源频率测量； 1、油浸式，外壳有良好接地端子，应具备移动的轮子，固定放置时应能平稳支撑，使用中应固定，不能被移动。2、三相、可单相使用。3、额定容量满足10kV、35kV配电变压器容量在2500kVA以内的“变压器短时过负载能力试验”要求。3、输入电压0～650V/4、多抽头，输出电压1.0、5.0、10.0、15.0kV4、额定容量运行时间不少于20h5、高、低压套管为瓷质，高压套管带均压球十、单相升流器顶部出线布置出线方式 1、额定容量 调压器：30kVA；升流器：30kVA2、升流器额定输入电流：75A；电压：400V3、升流器额定输出5kA；6V4、阻抗电压＜8％5、空载电流＜6％ （投标人填写1、试验区域面积：高：3.5米，长12米，宽8米
