绝缘电阻测试仪:【天正华意电气设备有限公司(徐州分公司)tianzh3611-3】常年销售,货源充足,厂家直销,信誉保障。我们不仅仅是一个绝缘电阻测试仪供应商,更是一个值得您信赖的合作伙伴。联系人:杨经理,地址:平度市平安路2号。

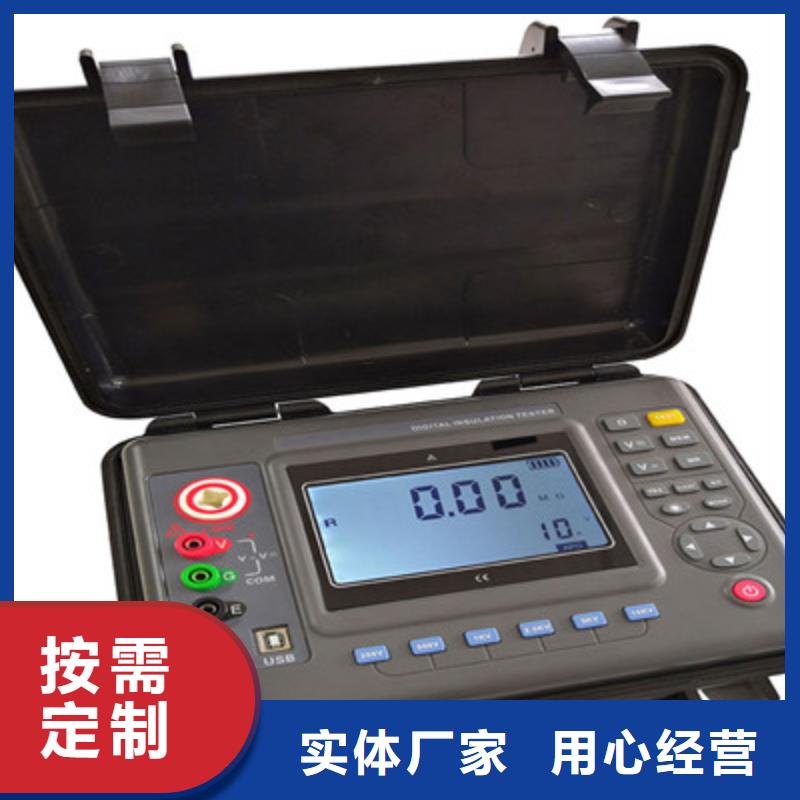

绝缘电阻测试仪 数字式绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。数字绝缘电阻表由中大规模集成电路组成。本表输出功率大，输出电压等级多（有6个电压等额定绝缘测试电压范围100V～5000V,绝缘电阻测量范围0.01MΩ～1000GΩ。直流电压测量范围0～1000V,交流电压测量范围0～750V。

绝缘电阻测试仪 测量原理绝缘电阻测量采用电压发生器产生一个电压V，施加到电阻两端，通过测量在电阻两端流动电流I，并根据公式R＝V/I计算接地电阻值R。七、操作方法7.1、开关机按POWER键实现开关机。开机后右下角显示“APO”，不操作时15分钟后自动关机。7.2、电池电压检查开机后，如果LCD显示电池电压低符号表示电池电量不足，请及时充电。电池电力充足才能保证测量的精度。7.3、直流电压测试输入仪表直流电压不能超过1000V。测量时按一下切换到直流电压测试模式，将绿表笔与V端端子相连，黑表笔与COM相连，LCD显示实时直流电压值。7.4、交流电压测试输入仪表交流电压不能超过750V。测量时按一下按键切换到交流电压测试模式，将绿笔与V端端子相连，黑表笔与COM相连，LCD显示实时交流电压值。7.5、直流电流测试1、按一下按键切换到直流电流测试模式，将绿笔与E端端子相连，黑表笔与COM相连，按下测试键开始测试(测试时仪表会发出间歇性蜂鸣：“滴~滴~滴...”的提示声，屏幕左下角闪烁)。待测试数值稳定后即可读数，电流测试不自动停止，需要手动按下测试键暂停测试。电流测试过程中mA单位显示如图5-2所示，nA,uA,pA单位显示如图5-1所示。图5-1 测试过程显示 测试过程显示 、电容测试电容测试过程中注意规范操作，测试前检查电容是否带电，测试后都要对电容放电，未经放电不可用手触摸电容。

绝缘电阻测试仪 在使用该检定装置之前，请仔细阅读本说明书，按有关要求和注意事项操作使用，会给您的工作带来方便。1.概述绝缘电阻兆欧表检定装置是参考JJG622—1997《绝缘电阻表（兆欧表）检定规程》，JJG1005—2005《电子式绝缘电阻表检定规程》，并依据JJG1072—2011《直流高压高阻检定规程》之要求设计制造的新型兆欧表检定装置，其测试电压可达5KV，电阻输出达1TΩ，各项指标均符合检定规程的要求。本装置采用全金属外壳，人体可接触到的部件均与接地端可靠连接，保障了使用者的。作为新一代的兆欧表检定装置，本装置实现的电阻范围、稳定性、在国内同类产品中处于梯队。2.技术指标2.1电阻输出技术指标:步进盘档位Ω ×1010 ×109 ×108 ×107 ×106 ×105 ×104 ×103 ×102步进盘位数 10 10 10 10 10 10 10 10 10准确度等级 5 2 1 0.5 0.2 0.2 0.2 0.2 0.2额定电压电流 5KV 5KV 5KV 2.5KV 1KV 2mA 10mA 20mA 50mA2.1.1定值电阻：100G（准确度等级5级），4个200G（准确度等级5级）组成。2.1.2电阻输出范围：100Ω~1011.111111GΩ.2.2电压测量技术指标见表2表2量程（V） 手动量程（四位半直读显示）测量范围（V） 0~1999.9V~5000V允许误差 ±（1％RD±2D）输入电阻 10GΩ±10％电源 9V（6F22层叠电池一节）2.3使用系统温度：（20±5）℃，湿度：≤60％RH2.4运输、贮存条件环境温度：（－25~50）℃，相对湿度：25℃时≤85％RH2.5仪器结构：采用十进制步进开关，半封闭式金属机箱，端电压测量范围0~5KV，端钮电阻由1个100GΩ和4个200GΩ组成，电阻总输出102~1012Ω。2.6兆欧表检定装置末列指标，均符合《直流高压高阻器规程》之要求。2.7体积、重量：515mm×285mm×175mm，8kg。
