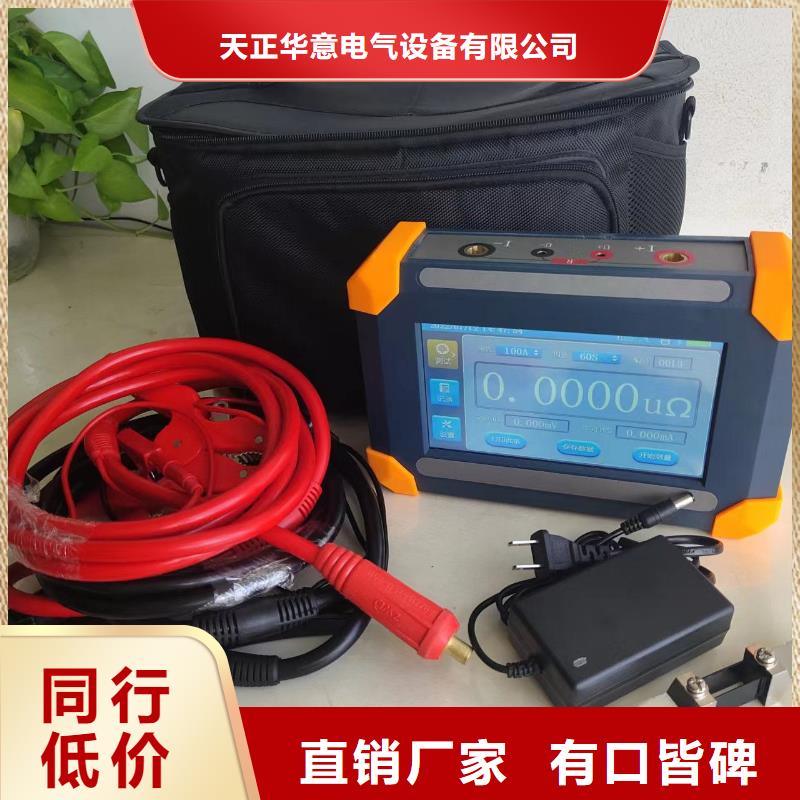

回路电阻测试仪 前 言感谢您使用本公司的产品。为了让您尽快熟练的操作本产品，我们随机配备了内容详细的使用说明书，从中您可以获取有关产品介绍、使用方法、产品性能以及注意事项等各方面的知识。在次使用产品之前，请务必仔细阅读，这会有助于您更好的使用该产品。在编写本说明书时，我们非常小心和严谨，并认为说明书中所提供的信息是正确可靠的，然而难免会有错误和疏漏之处，请您多加包涵并热切欢迎您的指正。本公司保留对产品使用功能进行改进和升级的权力，如果发现产品在使用过程中其功能与说明书介绍的不完全一致，请以产品的实际功能为准。在产品的使用过程中如发现有什么问题，请您拨打我们的服务电话，谢谢合作。、产品概述本测试仪是一款创新型产品，产品体积小巧，手持式操作，电池供电，便于携带。测试仪主要适用于测试高低压开关的触头接触电阻，高低压电缆线路的直流电阻和其它微欧电阻的测量，测试速度快、准确度高。二、功能特点?输出电流到200A，多档电流可选，测量范围宽。?测量时间多种选择，满足现场各种应用。?量程宽，精度高，分辨率0.1uΩ。?锂电池供电，一次充电可连续进行500次以上测试，测量过程简单、方便。?具有开路保护，过热保护等保护功能。?采用4.3寸工业级高亮度彩色液晶屏，在强阳光下显示清晰可见。?配备外置式打印机，便于数据打印。?具有本机存储和U盘存储，方便数据保存。

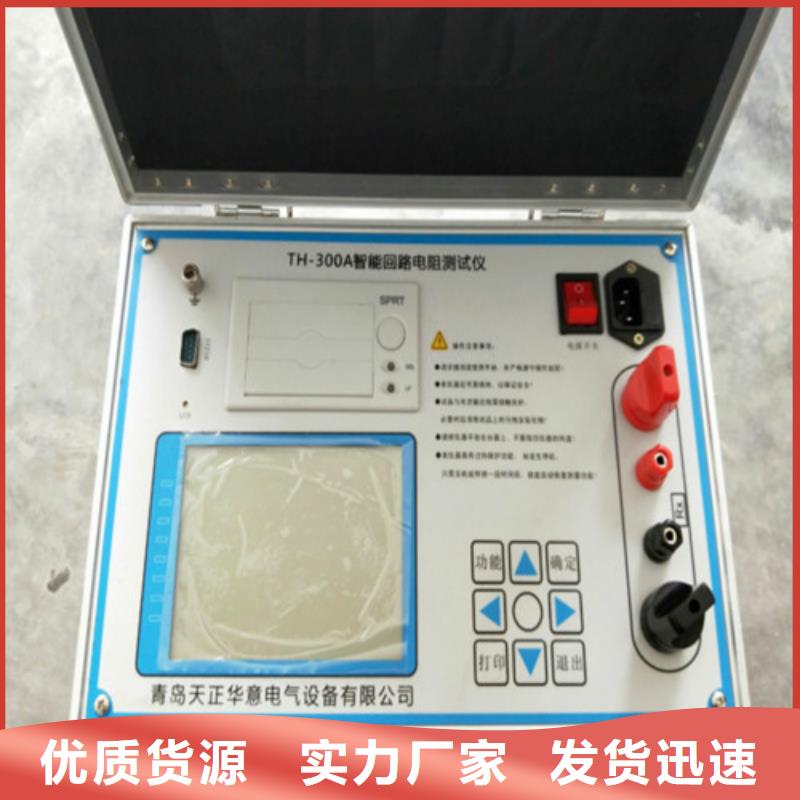

回路电阻测试仪回路电阻测试仪使用说明目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和性试验规程》和新版《电力设备性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。TH-8501型回路电阻测试仪采用数字电路技术和开关电路技术制作，是用于开关控制设备的接触电阻、回路电阻测量的专用设备，测试电流采用标准GB763的100A直流，可在100A电流的情况下直接测得回路电阻或者接触电阻，并直接显示，还可保存到仪器上，组数为255组，保存的数据可通过RS232接口上传至电脑。该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。一、技术性能1、测量范围：0—1999.9μΩ 分辩率：0.01μΩ2、测量电流：直流100A 200A3、测量精度：0.5级4、显示方式：大液晶中文显示5、可储存255组数据6、工作方式：连续，可自定义测试时间，长99秒7、电源：AC220V8

回路电阻测试仪、手机控制和传送数据（蓝牙通信）在手机上安装安卓蓝牙APP（BTAPP.apk），，打开APP如 22首先点“连接”命令，搜索牙设备，找到“BTHL”再点击后输入密码“1234”即可连接。连接成功后，就可以像直接操作仪器一样，用APP来控制仪器。可以进行“测试”、“停止”、“上传”、“保存”等操作。进行“上传”和“保存”数据后， 文件保存在手机内存根目录下的“data”文件夹中，以试验时刻为文件名，方便用来存档、生成报表或分享试验数据。九、电脑控制和传送数据（串口通信）RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（波特率9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。上位机软件（MODBUS-RTU-TEST.exe）复制到电脑（windos操作系统）双击即可以运行，如图26：图26首先关机状态下接线，接着用串口直通线（2-2、3-3、5-5）或USB转串口线（直通、要安装驱动、设备管理器里要查看串口号），连接电脑和仪器，此连接线不是标准配置，可以选配或自行购买。下图为用USB转RS232串口线时，系统自动生成的串口号，如图27：图27连接好后开机，设置串口号，就可以点“配置时钟”按钮，即设置仪器的系统时间，也可以测试是否通信成功。如果通信成功，有如图28：图28测试通信成功，就可以像直接操作仪器一样，用上位机来控制仪器。可以进行“设置参数”、“开始试验”、“中断试验”、“上传数据”等操作。上传数据后，如图29：图29编辑框里排版的内容为当前试验数，用户可复制出来。也可以按“导出WORD”或“导出EXCEL”命令生成文 以试验时刻为文件名，方便用户用来存档、生成报表或分享受数据。
