真空度开关测试仪、将被测的真空管按图4与仪器接线。具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。图4 测试连线图3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。界面③4、设置管型。选择“设置管型”功能后,按确认键,屏幕会进入设置管型界面。此时，按“↑”键或“设置”键即可进行管型设置，具体的管型设置参数表如下：灭弧室直径≤80mm 1号管型80＜灭弧室直径≤100mm 2号管型100mm＜灭弧室直径≤110mm 3号管型110mm＜灭弧室直径 4号管型注意：一般情况下玻璃管的壁厚为5mm,陶瓷管的厚度为10mm。先测量出真空管的周长L，然后算出真空管的直径(L/3.14)，再用直径减去2倍真空管的壁厚即为灭弧室直径。5．真空度测量。 在进行测量前必须先进行管型设置（参见第四步）。按确认键返回界面,选择“测量”按确认键,进行真空度测量，仪器的显示如界面：界面④其中××表示充电所需要的时间。

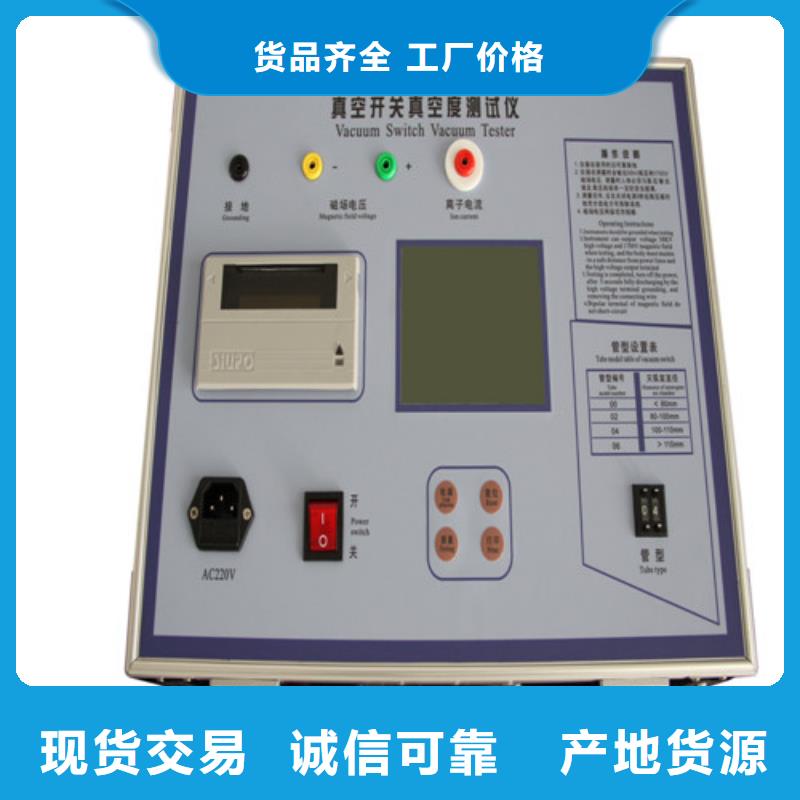

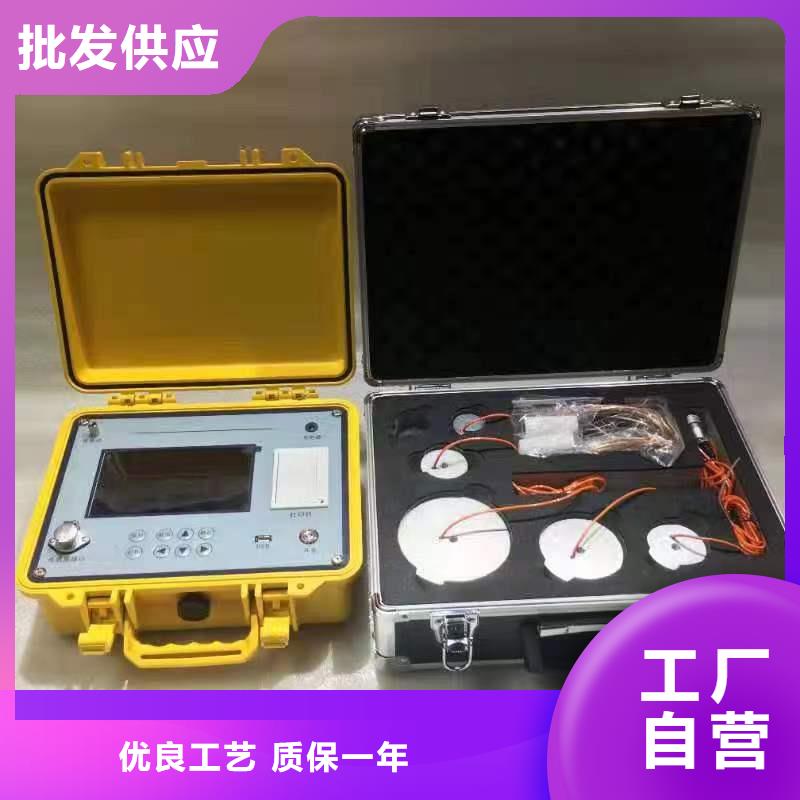

真空度开关测试仪真空开关真空度测试仪一、序言由“全国高压开关设备标准化技术委员会”制定的JB8738—1998《3.6—40.5KV交流高压开关用真空灭弧室》中规定“内部气体压力测量及允许储存期检查”是生产和使用高压开关设备真空灭弧室的单位的试验必做项目，并规定灭弧室的允许储存期为20年。真空灭弧室内部气体压力应低于6.6×10-2Pa。真空灭弧室允许储存期的检查方法：用脉冲磁真空度测试仪测量真空灭弧的内部气体压力，记下测量值P1(Pa)。静置一段时间t(d)后，再用该仪器测量其内部气体压力，记下测量值P2（Pa）。静置时间t不小于7d。由下公式计算允许储存期T（年）THKD-Ⅳ型真空开关真空度测试仪是我公司在 THKD-Ⅲ型的基础上根据现场用户的反映改进的一代产品。它具有测试精度更高，稳定性更好，智能化程度更高的特点。真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。而当真空度劣化到10-2----10-1 Pa时，虽然击穿电压没有降低，但灭弧室已不合格。THKD-IV型真空开关真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10-5Pa。本仪器突出的特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。
