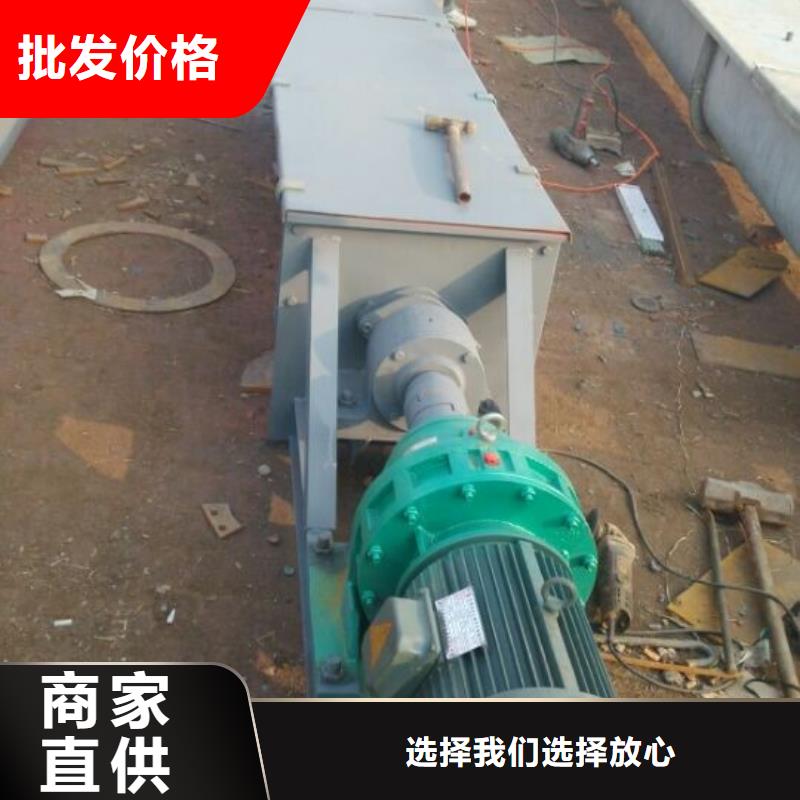

我们的现场实拍视频将带您走进螺旋产品的世界,让您亲眼见证其优点和特点,为您的购买决策提供有力支持。
产品参数
产品价格电议
发货期限电议
供货总量电议
运费说明电议
螺旋,【沧州衡泰重工机械制造(盐城市分公司)czhtzg853-3】是专业螺旋生产厂家,服务到位,价格实惠,选择【沧州衡泰重工机械制造(盐城市分公司)czhtzg853-3】,选择品质与服务的双重保障。我们期待与您携手共创辉煌的未来!联系人:刘工,地址:西环工业区
WLS系列螺旋输送机主要技术参数: WLS型 100 160 200 250 315 400 500 630 800 1000 1250 螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250 螺距(mm) 100 160 200 250 315 355 400 450 500 560 630 转速(r/min) 140 120 90 90 75 75 60 60 45 35 30 输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458 功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4 功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3 转速(r/min) 120 90 75 75 60 60 45 45 35 30 20 输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305 功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5 功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5 转速(r/min) 90 75 60 60 45 45 35 35 30 20 16 输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244 功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3 功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9 转速(r/min) 75 60 45 45 35 35 30 30 20 16 13 输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199 功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11 功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33 WLS系列螺旋输送机外型尺寸: 型号 W A B C D N Q Y L K R S P O H V J T G L WLS100 2500 100 180 146 10 4 180 190 90 112 180 112 60 178 120 160 14 163 1500 2000 2500 3500- 40000 WLS160 2500 160 240 206 10 4 200 190 112 150 200 150 60 270 120 160 14 190 WLS200 3000 200 300 256 14 8 225 190 112 180 225 180 60 308 160 200 14 212 WLS250 3000 250 350 306 14 8 250 190 140 224 250 224 60 336 200 250 18 240 40000- 80000 WLS315 3000 315 425 370 14 8 330 190 214 280 390 250 60 443 300 350 20 340 WLS400 3000 400 500 456 14 8 3580 190 224 355 390 280 60 533 320 400 24 384 WLS500 3000 500 600 556 14 8 400 190 280 400 400 340 80 662 400 500 24 440 2000 2500 3500 5500- 80000 WLS630 3000 630 730 686 14 8 450 190 355 500 450 420 80 763 500 630 24 555 WLS800 3000 800 920 868 18 16 550 340 450 630 550 520 80 970 632 800 30 650 WLS1000 3000 1000 1120 1068 18 16 650 360 560 710 650 630 80 1190 710 1000 30 760 6000-60000 WLS1250 3000 1250 1370 1318 18 16 800 380 710 800 800 760 80 1440 800 1250 30 910
螺旋输送机的转速,是决定输送量的关键因素。我们平时都遵循着一个原则,那就是在满足输送量的前提下,我们要尽量降低螺旋输送机的转速。因为当螺旋输送机的转速超过一定的极限值时,物料收到的离心力很大就会适得其反,把物料抛出去。使之克服了其处理粘性粉尘易形成筒壁粘结的问题,提高了加湿机的适应性,扩大了单轴粉尘加湿机的应用范围。 螺旋输送机一个减速机长长度为28m,中间采用吊轴承、滑动可互换的两种结构,耐磨性好。所以螺旋输送机在粉状和颗粒状物料输送中应该采用低转速的速度,来保证物料输送位置就好,再比如输送一些石头啊转头啊,根据输送物料的不同,就要选择大一点的转速了。
双轴螺旋输送机[1]其原理是在两条无缝钢管内分别装有一根实体螺旋,其中一根是左旋,另一根是右旋。工作时两根螺旋通过在轴伸位置的一对齿轮啮合转动,由于螺旋体的转动,使物料作轴向移动,从而达到输送目的。 1 基本简介 双轴螺旋输送机其原理是在两条无缝钢管内分别装有一根实体螺旋,其中一根是左旋,另一根是右旋。工作时两根螺旋通过在轴伸位置的一对齿轮啮合转动,由于螺旋体的转动,使物料作轴向移动,从而达到输送目的。 2 适用范围 双轴螺旋输送机是冶金、建材、化工、粮食及机械加工等部门广泛应用的一种连续输送设备。 3 结构特点 1.螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式,安装、拆卸不需要轴向移动,维修方便。芯轴长、吊挂少、故障点少。 2.采用变径结构,增大吊轴承处容积,避免吊轴承与物料接触,吊轴承寿命可达到两年以上。 3.各传动部位均采用浮动连接方式,吊轴承为万向结构,使;螺旋体,吊轴承和尾部总形成一个整体旋浮体,在一定范围内可以输送阻力自由旋转避让,不卡料,不堵料。 4.头尾轴承座均在壳体外,所有轴承采用多层密封盒配合密封技术,轴承使用寿命长。 5.与其他输送设备相比,具有整机截面尺寸呢小、密封性能好、运转平稳可靠、可中间多点装料和卸料及操作、维修简单等优点。 4 安装维护使用 基本要求 振动输送机的导向杆的安装角度应接近相同,剪切弹簧应与导向杆相垂直,其安装角度对其安装公称位置的允差为+-1。 传动轴就与槽体中心线垂直,两传动连杆应互相平行,不得有过大的歪斜,安装角度允差为+-1 ,传动轴安装后转动应灵活,用手能搬动360以上。 振动输送机所有螺钉应锁紧,一般应加弹簧垫圈,也可采用双螺母来锁紧。否则,螺栓很快松动,影响机器正常工作。 为了达到以上要求,隔振弹簧的下表面应该具有接近相同的标高,其允差不应大于5-8毫米。 振动输送机的底架与槽体必须安装平直,建议其平直度在10米长度不大于5-8毫米,底架与槽体过大的挠曲会引起较大的安装应力,进而会引起这些机件的早期损坏。 安装顺序 将机器落下,焊接给料口和排料口,安装密封套,固定好两端盖板。 将导向杆与剪切橡胶弹簧焊接于或用螺钉固定于槽体和底架上。 在底架下面安装隔振弹簧及弹簧下座板。 将底架垫起找平。 将槽体支撑在底架上,并找平。 安装传动轴组件和电动机,焊接激振板。 测定各隔振弹簧支撑点的标高,或在附近墙壁划上水平线。 参考资料:
