滨州发电机特性综合测试仪模拟通道类型录波仪将模拟通道定义为4种类型，即交流信号、直流信号、转速、4～20mA信号。每个类型各有不同的计算方法。交流信号：用RMS（均方根）算法计算有效值。当外接互感器（如PT、CT）时，变比一次/变比二次分别对应互感器的标称一次值/二次值，例如15KV/100V、12kA/5A。直流信号：采用20ms平均值计算有效值。当外接互感器（分流器）时，变比一次/变比二次分别对应互感器的标称一次值/二次值，例如1500A/75mV。转速：转速通道处理并提取转速信号的过零点信息，根据过零点计算转速、功角等参量。转速信号的变比是极对数的含义。详见5.7.1。4～20mA信号：与直流信号同样是采用20ms平均值计算有效值。当外接变送器时，4mA对应值、20mA对应值分别输入变送器4mA、20mA对应的一次值。2.4 开关量通道标配为外接8路无源节点（通道内部输出＋24V）8路有源节点（有源节点外部电压：DC12V～220V）。也可根据用户要求配置有源节点的电压范围。同步采样开关量通道多可配置32路。2.5 派生量录波仪多可设置24路派生量，各类型的准确度如表3所示。派生量的具体种类及设置参见“5.3.1 派生量”。

滨州发电机特性综合测试仪 以下为三相电机三个绕组自比被测试定子三相绕组波形黄色（A-B相）、绿色（B-C相）及粉色（C-A相）重叠显示在一起，计算机自动比较其差值及面积差值，确定线包匝间与否。4、工频耐压和泄漏电流测量该项目之前，同样需要测量本底泄漏电流，再将相同的工频高压加到被试电机绕组与外壳之间及相与相之间、并测量产生的泄漏电流，扣除本底后作为结果显示，并根据设定的上下限值自动判断合格与否。按下停止按钮结束本次测试。工频耐压测试：三相对地。工频电压及泄漏电流采用数字式仪表5、堵转测试电机在静止情况下，给电机接线端突加一参数设定值附近的低电压（根据电机额定电压不同则堵转电压也不同，一般为额定电压的1/4，堵转电压用50-170V），电机将由静止启动并且加速，测试系统在电机启动之前或在极低转速下测量加到电机端的电压、通过的线电流、有功功率及电源频率，并根据标准参数中规定的电压值对所测数据进行线性修正，计算功率因数和电流不平衡度，所有数据均显示于屏幕，根据标准参数自动判断合格与否。完成上述内容后，电机自动切换到空运转状态。6、空运转此项目不进行数据测试及显示，可多路同时进行通电运转，时间到可转入空载测试。7、空载测试被试电机在空运转状态下连续运转至损耗稳定后，自动将测量回路依次切入正在做空运转的电机线路上，测取该台电机空载下的电压、电流、功率、频率，根据标准参数中规定的电压值对所测数据进行线性修正，计算功率因数和电流不平衡度，所有数据均显示于屏幕，根据标准参数自动判断合格与否。完成上述内容后，电机自动断电。堵转及空载采用型 高精度数字测试仪外形如下：

滨州发电机特性综合测试仪用户手册版本号：V1.0.0 手册内容有可能因技术升级或修正错漏而变更，恕不另行通知。 若认为本手册部分内容阐述不清，希望您能致电给我们，在此先行表示感谢。没有本公司书面同意，本手册的全部或部分内容不得抄袭、改编、或以任何形式的出版、传播。质量保证 本公司保证所制造的新品仪器均经过严格的质量确认，并保证完全符合本手册所给出的规范和特性，同时保证在出厂一年内，如有发现产品的制造瑕疵或器件故障，本公司负责免费给予修复。但是如果用户有自行更改电路、功能，或未按照规范操作而发生异常状况，本公司不提供免费保修服务，视实际状况收取维修费用。在一年的保修期内，请将故障仪器送回本公司维修中心，本公司会予以及时、妥善修护。

滨州发电机特性综合测试仪当选择人工启动方式时，可在试验开始前倒数读秒5、4、3、2、1，当读到2时点击试验界面上的启动按钮，系统开始自动记录试验数据。当选择自动启动方式后，点击启动按钮，系统测量参数在0.1秒的变化量，当达到设定值时，系统开始记录数据，并适当保留采样前的一些数据，便于分析。当试验记录完成后，点击试验完成按键，并点击菜单中文件→保存数据。在进行发电机空载、短路试验时，纵坐标和横坐标的取值范围是按试验时，试验值与对应额定值的比值来大致选取。比如：纵坐标选用1.3，则表示纵坐标显示的值为定子电压（或电流）额定值的1.3倍；同样横坐标也是这样表示的。在进行发电机灭磁、零起、10％阶跃试验时，纵坐标的取值范围是按试验时，试验值与对应额定值的比值来大致选取。横坐标的取值是按试验的持续时间大致取值。七、数据分析调入波形 选择好要做试验的机组后，如果是分析已做过的试验数据，在试验界面的菜单中选择文件→打开数据，在数据列表中选择要分析的试验数据。选择后，可连续点击过程重现键，试验曲线会依次画出；也可直接点击任务→显示曲线。对比波形 当您需要对比分析同一机组的不同次试验数据时，可在菜单中任务→曲线对比，在数据列表中选择要对比的试验数据。录入数据 当您需要记录该机组的历史数据时，在试验界面的菜单中选择文件→录入数据，这时软件会提示您选择所要录入的试验类型，在选择完毕后，继续选择所要录入的参数、数据量、日期等，在数据编辑栏中添入试验数据，退出。编辑数据 当您录入完数据后，可通过调入波形查看所录入数据的正确性，如果曲线的走势与以前的试验曲线不符，则在录入数据时有误，这时可通过编辑数据来修正。方法如下，在试验界面的菜单中选择文件→编辑数据，这时则会出现数据编辑栏，改正录入有误的数据，保存、退出。饱和系数 你也可在试验界面的菜单中选择分析→饱和系数（短路比）来分析发电机空载时的饱和系数，也可分析发动机的短路比（短路比计算时，要选择同一机组的空载数据和短路数据）。对于发电机短路比的计算，需要选择同一次试验的空载数据和短路数据，系统会自动计算出短路比。对于发电机饱和系数的计算，需要选择试验曲线起始阶段合适的两点，便于系统依此斜率来计算饱和系数。

滨州发电机特性综合测试仪特性和技术参数1.2.1 软件功能与特点仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形4 可以任意的选择信号作为X轴Y轴绘制信号的关系曲线5 提供了谐波分析工具，可以对采集的信号进行谐波分析，谐波次数为1024次6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算7 计算选定通道信号的有效值，功率8 对选定的三相信号进行功率和对称性分析9 绘制选定信号的相量图10通过软件选择通道信号类型：直流瞬时值或者交流有效值11 内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。12仪器能够自动生成WORD试验报告，Excel试验报告13 试验报告对曲线进行自动标识，使试验报告制作实现完全自动化14 所有采样通道的名称和单位都可以重新定义15 各种试验的试验环境设置和仪器设置自动保存16 自动计算各种试验模板的试验参数17 简单方便的通道滤定方式18 使用U盘或移动硬盘等存储设备方便的导出试验数据19 Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀20 采用防抖动处理，避免用户错误操作

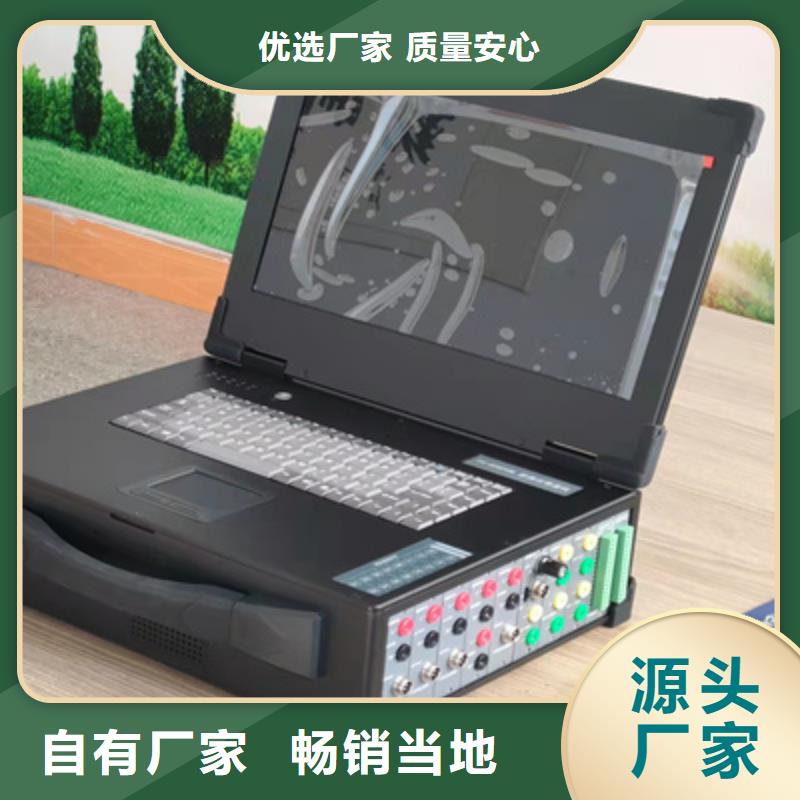

滨州发电机特性综合测试仪录波仪是集成了故障录波、电气试验、综合电力监测功能的便携式仪器，内置高性能的处理、采集、运算和通讯组件，实现了先进的数据处理能力，可用于电力系统各个环节的稳态测量和暂态记录分析。录波仪是本产品系列的第4代版本，采用QT编制的全新软件界面，实现了录波、试验、监测的功能集成，增加了部分电气试验项目，并着重强化长时录波功能。配套的上位机软件，具备与录波仪相同的软件界面，可经由局域网与录波仪连接，实现仪器功能的远程扩展，具备与录波仪本机基本相同的功能，包括监测、录波、试验、设置等等。录波仪主要功能包括：故障录波：按预定义的故障判据监测实时信号，在出现故障时启动波形录制，同时通知上位机。此功能可用于电力系统关键设备的运行监测，用于故障的捕捉、诊断。实时监测：录波仪接入了16路开关量、32路模拟量。实时显示波形、谐波、矢量图，并实时计算模拟量有效值、派生量（频率、有功、无功、零序、负序等）。模拟量波形可实时传输至上位机。长时录波：长时间连续记录模拟量、开关量波形。长可记录31天，可选采样频率为10kHz。发电机总启动电气试验：可以完成新机组或大修后的电气试验项目，提高了测量精度和数据处理能力，实现电气试验的自动化。试验项目包括发电机空载试验、短路试验、频率特性、进相试验、甩负荷试验、转子交流阻抗、同期装置校验等，以及励磁调解器的各项试验，例如阶跃试验、灭磁试验、零起升压试验等。

滨州发电机特性综合测试仪仅单调上升过程的试验：对于单向特性试验，只有上升一个阶段，试验步骤与单调上升、下降类特性类试验的试验步骤中的A阶段一样，当曲线达到点，即可按“结束”按钮结束试验。对于发电机空载、短路试验，应注意：1.建议在灭磁开关合闸后再点击“开始”按钮，以避开合闸冲击。如果此前想观察参量值，可以打开实时参量列表。2.应在试验前规划好要记录的稳态点。在试验中，程序操作者应与励磁操作者全程配合，在稳态点做充分停顿，以记录准确的稳态值。3.在试验的点，程序操作者应与励磁操作者应相互确认，以免错过。?拟合曲线在试验结束后，点击拟合曲线/原始曲线按钮，程序用记录于稳定点表格中的稳态点数据绘制拟合曲线；一般而言，上升和下降（如果有）阶段各自标定的稳态点数不应超过10个，超出10个后，对于绘制光顺的拟合曲线并没有帮助。拟合曲线 原始曲线5.5.4 频率特性试验由用户选择横轴及纵轴参量，此试验可绘制选定参量的信号值与频率的关系曲线。点击试验“开始”，试验开始绘制曲线，直至手动点击“停止”，试验则停止绘制曲线。?试验设置由“电气试验/频率特性”进入试验，弹出“启动频率特性试验”设置页面，如图29所示：图29在设置对话框，用户选择要记录的“幅值”参量、“频率”参量。同时需设定横轴的“起点”“终点”。试验设置完成后，点击“确定”即进入试验画面。注意：1.“幅值”参量选择：纵轴多可选择6个模拟量参量。2.设定横轴的“起点”“终点”时，起点应小于终点。?试验窗口频率特性试验页面

滨州发电机特性综合测试仪电阻时间”:单个电阻测量时间。单位为毫秒。值为500，小值为0。(注:不应该小于500毫秒，被测电阻越小时间应相应延长)9)“标准温度”:用来对电阻测量值进行温度补偿。所给出的电阻上下限应是“标准温度”中设定温度下的值，单位为℃。值为20，值为200。10)“绝缘下限”:判断绝缘电阻合格与否的标准，单位为MΩ。值为100。 11)“绝缘时间”:绝缘电阻测量时间。单位为秒。默认值为0。一般情况下时间设定为0即可，如发现绝缘电阻测试不稳定时可以相应延长时间。15)“耐压电压”:在测试系统中如果工频耐压为自动调压方式时此之值为调压单元调整电压之参照。无论在自动或电动调压设备上在耐压测试时所采集到的电压与此标准参数进行比较如果相差±20％则系统会给出相应的提示。单位为kV。16)“泄漏上限”:工频耐压泄漏电流上限，单位为mA。17)“泄漏下限”:工频耐压泄漏电流下限，单位为mA。值为0.01。18)“耐压时间”:对被测物施加耐压电压的持续时间。单位为秒。值为1，小值为0。20)“空载电压”:(出厂参数)空载测试的标准电压值。用于空载电流和功率的修正。单位为V。默认值为380。27)“空载电流H”:(出厂参数)空载电流(修正后)上限值，单位为A。(注:电流的上限值决定电量测量单元的选档，如果选档有误可能引起超量程或测量数值不准确)。28)“空载电流L”:(出厂参数)空载电流(修正后)下限值，单位为A。29)“空载平衡”:(出厂参数)空载测量的三相电流的不平衡度上限。默认值为10％。30)“空载功率H”:(出厂参数)空载损耗(修正后)上限值，单位为W。31)“空载功率L”:(出厂参数)空载损耗(修正后)下限值，单位为W。32)“空载时间”:(出厂参数)空载测量的持续时间。单位为秒。默认值为5。33) “运行时间”:(出厂参数)此项参数只有在单相电机作离合开关测试时使用。为每次电机空运转的时间。34) “停止时间”:(出厂参数)此项参数只在单相电机作离合开关测试时使用。为每次电机空运转后停止的时间。单位为秒。35)“运行次数”:(电机出厂参数)此项参数只在单相电机作离合开关测试时使用。每次电机空运转并停止一段时间的循环次数。

滨州发电机特性综合测试仪仪器系统参数设置仪器系统参数设置功能用于设置试验单位，试验人员，试验地点，自动生成试验报告的页脚，页眉信息，试验编号等。仪器参数设置内容主要在试验报告中展现，在软件操作主界面中点击“仪器设置按钮”出现图6所示仪器设置对话框。所有的设置信息都会被自动保存，下次再次启动软件时系统会维持上次修改的运行参数。图6 仪器设置3.3 软件系统升级一般情况下仪器的软件系统具有自恢复功能，即使仪器C盘下的文件系统被改变，下次启动计算机时所有的改变将会被自动恢复，所以当需要升级软件时，用户必须从厂家获得升级包，并将升级包置于U盘的根目录下，点击软件主界面的升级按钮，升级完成后，通过软件主界面的“关闭系统”按钮关闭仪器，此时所有的改变信息都将被存入仪器。下次启动时仪器将使用升级以后的新软件3.4 虚拟键盘使用仪器启动时会自动加载虚拟键盘，通过虚拟键盘用户可以实现文字和数据输入等功能，虚拟键盘的按键位置和功能与实际物理键盘一致，当虚拟键盘启动后在屏幕右上角能看到如图7所示的橙色按钮。图7 虚拟键盘启动图标点击该按钮时虚拟键盘被展开，点击虚拟键盘的”HIDE”键时，虚拟键盘被隐藏。如果仪器中无橙色方块显示，可以通过仪器主界面的启动虚拟键盘按钮启动键盘。虚拟键盘的常见操作如下：1 “HIDE” 隐藏虚拟键盘2“ENT”回车确认选择3 “FN”＋“EXI”关闭虚拟键盘程序4“CAP”大写输入锁定5“＞”左移和右移光标6 “UP”和“DN”上移，下移光标虚拟键盘的外形如图8所示。需要在仪器中输入中文时可以开启手写输入法，在仪器试验选择主菜单打开手写输入快捷菜单，在一起左上角会显示“手写”的橙色小块，按住橙色小块拖动可以改变其位置，单击橙色小块时可以开启和关闭手写键盘。
