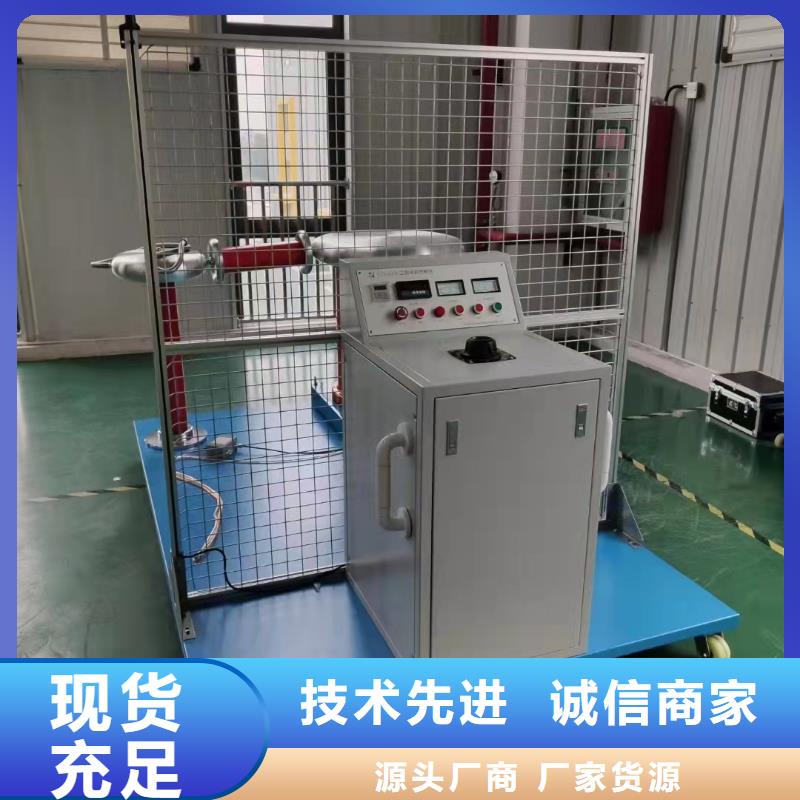

工频高压局放试验装置 技术参数1．局部放电量（绝缘筒式）A、10-120kV额定电压（UH），在UH下局部放电量≤3-5PCB、250-300kV额定电压（UH），在UH下局部放电量≤5PCC、350-750kV额定电压（UH），在80％UH下局部放电量≤5PC，在UH≤10PCD、800KV-1500kV额定电压（UH），在80％UH下局部放电量≤10PC2．串级试验变压器，两节或三节电压分布不均匀度≤5％3．允许运行时间，试验变压器在额定电压额定电流下，从环境温度开始，可运行30min，在三分之二额定电压额定电流下，可连续运行4．单台试验变压器阻抗为3％-12％，串接阻抗为5％-25％5．波形畸变率＜3％6．其成套设备试验装置技术性能参数符合JB/T9641-1999《试验变压器》规定之要求!五、设备组成(仅供参考使用方法A、准备工作（1）选择合适容量、电压的电源（2）接线前将各设备合理就位，选择好对周围物体的绝缘距离。（3）按照项五设备组成图选择合适导线，正确接好每根连线。（4）接好各设备的接地线，特别注意接地点应为实际上的一点接地。B、开机前准备工作及手/自动操作程序（参照控制台使用说明书）（1）复查A、“准备工作”中的（2）、（3）、（4）项（2）关闭试区大门（3）将控制台手动/自动选择开关24向左置于手动位置。（4）将耐压时间继电器P数码拨盘拨至所需耐压时间（如有1分钟）。（5）将调压速度调节旋钮8逆时针旋到底。（6）用钥匙将带锁开关22顺时针旋转90度，打开电源此时停止指示灯21和高压侧数字电压表5，数码管亮，指示控制柜已供电。（7）启动按钮20，此时20指示灯亮，和试品加压10指示灯（如有一、二次开关柜应先合一次开关柜，再合二次开关柜）。（8）按升压按钮16，此时升压指示灯16亮。

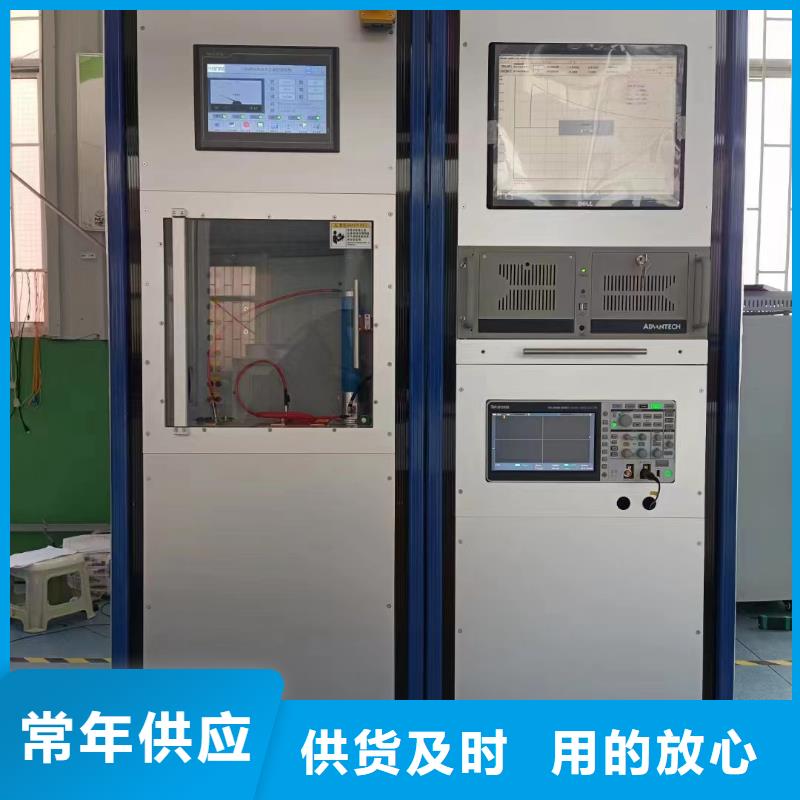

工频高压局放试验装置 系统工作原理：本机的局部放电测试原理是高频脉冲电流测量法（ERA法）。试品Ca在试验电压下产生局部放电时，放电脉冲信号经藕合电容Ca送入输入单元，由输入单元拾取到脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值的工作时间，并在这段时间内将示波屏的相应显示区加亮，用它可以排除固定相位的干扰。试验电压表经电容分压器产生试验电压过零标志讯号，在示波屏上显示零标脉冲，椭圆时基上两个零标脉冲，通过时间窗的宽窄调节可确定试验电压的相位，试验电压大小由数字电压表指示。
