以下是:变压器容量特性测试仪_配电终端检测装置卓越品质保障的产品参数
产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量6
产品颜色白的
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率5
工作温度45
变压器容量特性测试仪_配电终端检测装置卓越品质保障,天正华意电气设备(铜陵市分公司)专业从事变压器容量特性测试仪_配电终端检测装置卓越品质保障,联系人:杨经理,电话:18762195566、18762195566,QQ:805146545,发货地:平度市平安路2号,以下是变压器容量特性测试仪_配电终端检测装置卓越品质保障的详细页面。 安徽省,铜陵市 铜陵市,简称“铜”,别名铜都,古称定陵、义安,安徽省辖地级市,是长江三角洲中心区城市,地处中国华东地区,安徽省中南部、长江下游,介于东经117°04’—118°09’、北纬30°38’—31°09’之间,东与芜湖市接壤,南与池州市交界,西与安庆市毗邻,北与合肥市相邻。铜陵市总面积2991.87平方千米,辖3个市辖区、1个县,市政府驻铜官区。截至2022年末,铜陵市常住人口130.1万人,城镇化率为66.5%。
为了让您更地了解我们的变压器容量特性测试仪_配电终端检测装置卓越品质保障,我们精心制作了产品视频。请花1分钟时间观看,您会发现更多细节和优势。


以下是:变压器容量特性测试仪_配电终端检测装置卓越品质保障的图文介绍



变压器容量特性测试仪容量参数部分的各个参数说明:?分接档位:指变压器分接开关当前位置;配变通常都有三个分接位置,通常在2分接测量,如果分接位置不在标准档位,而又不愿改变分接位置,必须输入当前的正确位置。?参比容量:对测试变压器容量数据的参照比对。?试品编号:为6位数字或大写英文字母组成。特性参数部分的各个参数说明:?变压器容量:指被测变压器的额定容量,单位KVA。?PT 变比即电压变比:当需要外接电压互感器进行测量时,此参数代表外接电压互感器的变比(如:10000V/100V的电压互感器应输入100),不外接电压互感器测量时,此参数应设为1。?CT 变比即电流变比:当需要外接电流互感器进行测量时,此参数代表外接电流互感器的变比(如:100A/5A的电流互感器应输入20),不需外接电流互感器测量时,此参数应设为1。




天正华意电气设备(铜陵市分公司)一贯致力于打造优良、质量高的 蓄电池测试仪,成为一家永续发展和令人尊敬的公司,为顾客创造高品质体验是我们的企业愿景!

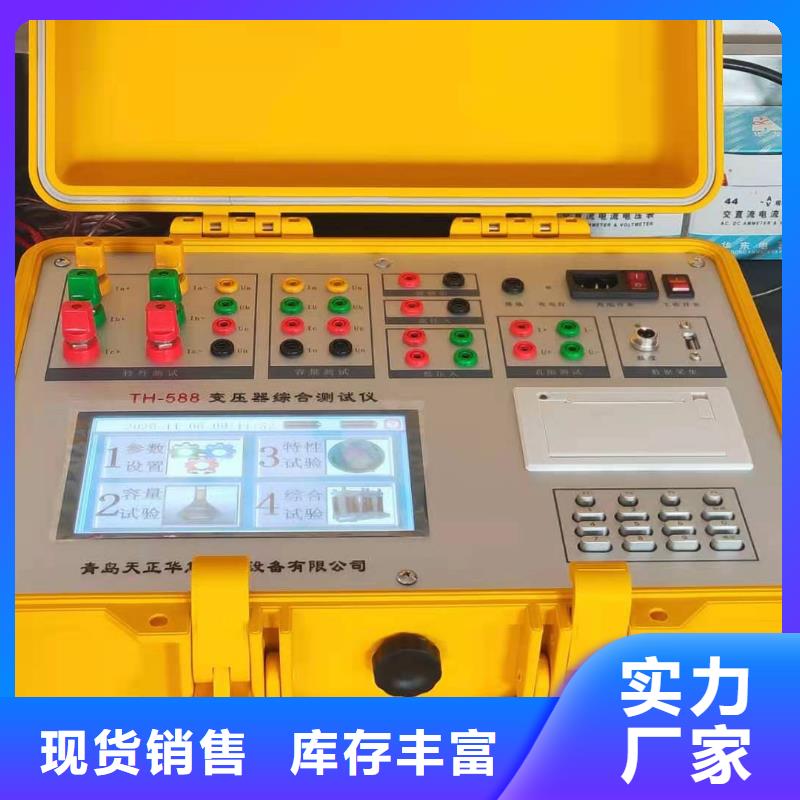

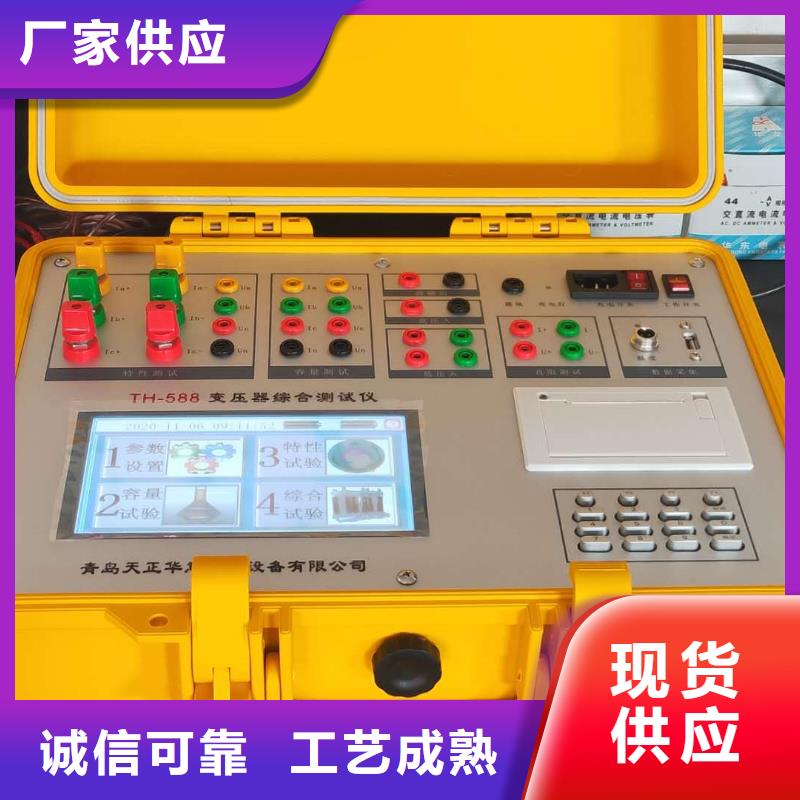

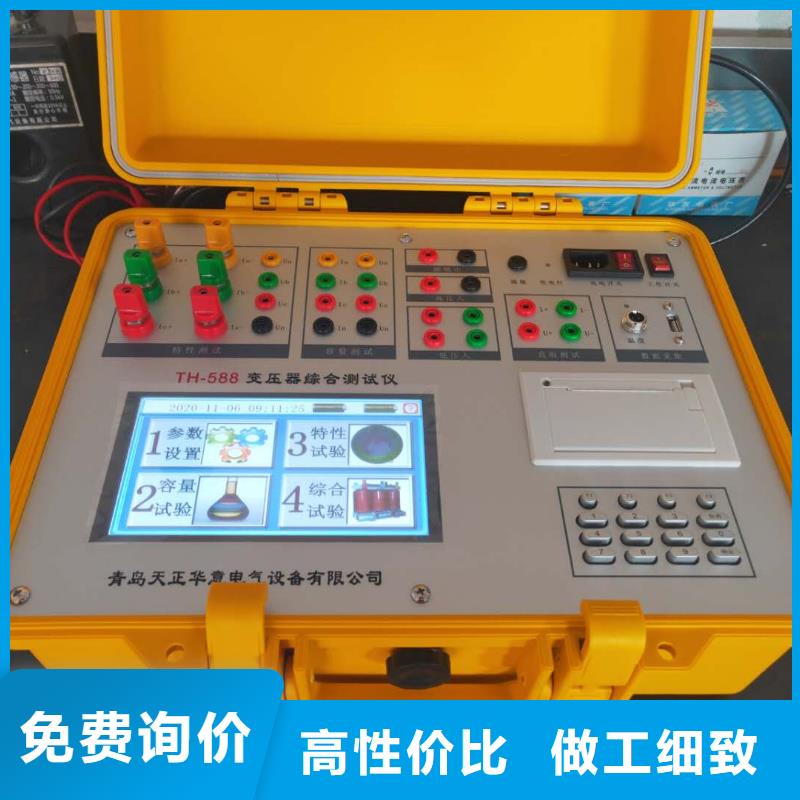

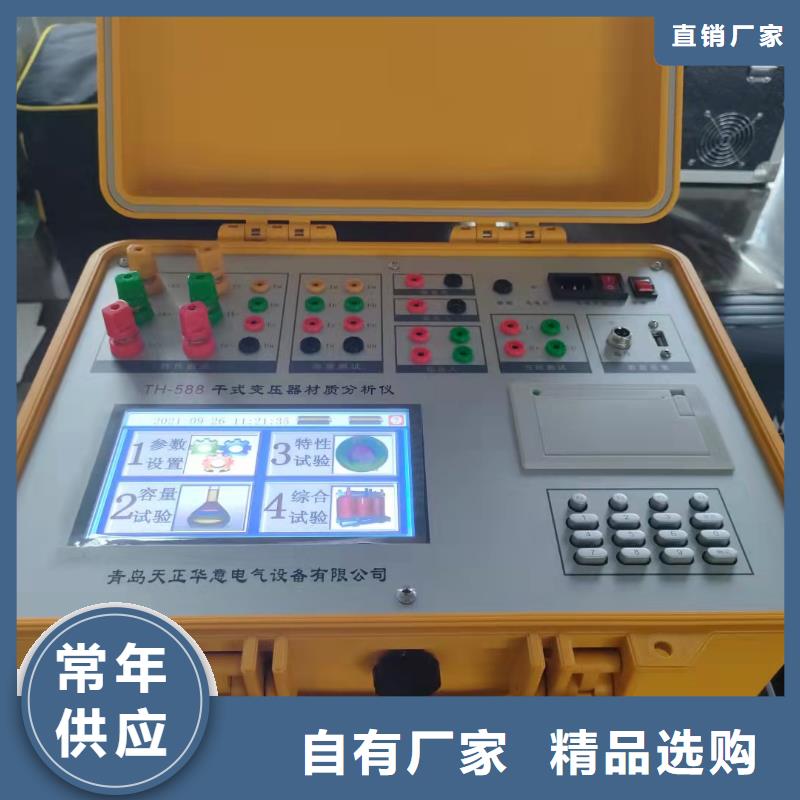

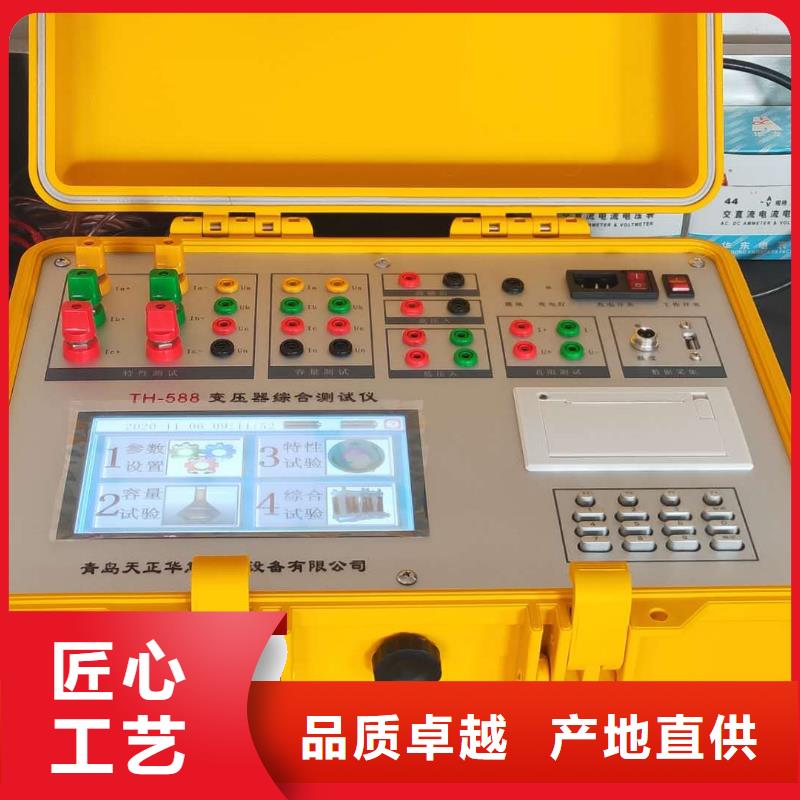

变压器容量特性测试仪本分析仪集变压器材质测试、容量测试、特性测试、直阻测试、变比测试与一身,是我公司针对这种问题专门开发的一种高精度仪器,既能轻松检测出干式变压器是否以铝代铜以次充好,还能准确测试变压器容量,可准确检测用户是否改、换变压器铭牌。又能对各种变压器的容量、负载损耗、空载损耗、阻抗电压、空载电流等工频参数进行准确测量。该仪器除具有体积小、重量轻、测量准确度高、稳定性好等特性外,还采用大屏幕液晶显示窗口、图形式菜单操作并配有汉字提示,集多参数于一屏的显示界面,人机对话界面友好,操作简便、易学等优点,大大提高了工作效率,是各级电力用户、质监部门的 产品。数据监测采用国际标准的全数据监测,采用高精度功率分析仪测量,保证了数据的准确性,该功率分析仪为我公司自主研发,自行生产,已经成功运行在 变压器质量检测中心。2.系统保护采用硬件以及系统互锁等多重保护,台体采用分体式设计,控制部分采用一次线路和二次控制线路分开设计,大大提高了对试验人员、被试产品的性。




变压器容量特性测试仪两瓦特法空载测试两瓦特法空载测试,是指采用三相三线的模式将电源、本仪器、待测试变压器连接起来进行的测试。仪器只要通过采集Pab和Pcb的功率即可进行空载测试。图九-1 两瓦特法空载测试中 图九-2 两瓦特法空载测试结果两瓦特法测试如图九-1、图九-2,同时将显示ab、cb的电压(Uab、Ucb)、电流(Ia、Ic)、有功损耗(Pab、Pcb)等测得电参量。结果项有:校正后的空载电流(校Io)、空载损耗(校Po)和根据空载损耗推定的变压器性能水平代号。同样,单击“打印”键,即可打印相关数据。单击“保存”即可保存相关数据。做两元件法空载试验时,当输入的电压达到被测变压器的额定电压时,本仪器将自动锁存测试结果。一旦测试结果锁存,就可以将测试电源停掉。输入电压未达到被测变压器的额定电压时,可以通过单击“锁存”键,实现测试数据的锁存。4.1.4 单相电源空载测试该功能除了可以借助外配单相电源来测量单相变压器和三相变压器的单相空载损耗外,还可以在不用退出测量界面的前提下,依次测量三相变压器的各相空载损耗,并终计算出三相变压器的总空载损耗值。“单相电源空载测试”的显示界面分别参见图十-1、图十-2、图十-3、图十-4。当您只测量单相变压器或只测量变压器的某一相时,直接接好测试线(参见后面详细说明),直接进入“单相电源法空载测试”即可进行测试。测试结果(图十-1)主要有:当前实际测得的电压Ua、电流Ia和有功损耗Pa(均按电压、电流变比系数换算后的值)以及进行校正后的空载电流以及校正后的空载损耗(此处的校正均是指非额定电压条件下进行空载损耗测试后空载电流和空载损耗校正到额定电压条件下的标准数值。空载测试中的校正,均为此意,以下不再重复)。当需要保存A相测试结果并继续测量B相时,请按界面提示,首先单击“暂停”键,暂停测试并保存A相测试结果(图十-2),并按接线的说明,正确改变测试线的连接。再单击“继续”键,继续测量B相数据(类似图十-1)。同理,当正确测量出B相数据后,再次暂停并保存B相数据、正确接好C相测试线、再次单击“继续”键继续测试,即可测量C相数据




变压器容量特性测试仪干式电力变压器技术参数和要求》《GBT 22072-2008 干式非晶合金铁心配电变压器技术参数和要求》《JB/T 3837-2010变压器类产品型号编制方法》由于变压器材质测试、容量测试以及特性试验等都是比较专业的试验,在试验测试中,相关设置内容和测试结果项目比较多。而且由于历史遗留原因,同一测试内容全国各地叫法不一,为了您能更方便对变压器容量测试和特性测试有一个的了解,特将一些会用到的变压器试验术语和定义列在下面。为了保证权威性,一下内容均摘录自《GB 1094.1-2013》等标准。1、分接在带分接绕组的变压器中,该绕组的每一个分接连接均表示该分接的绕组有一个确定的有效匝数,也表示该分接绕组与任何其他绕组不变的绕组间有一确定的匝数比。2、主分接与额定参数相对应的分接。特殊说明,空负载损耗以及空载电流等参数均表示的时被测变压器处于主分接时的数据(但另指定其他分接时除外)。3、有载分接开关适合于在变压器励磁或负载下进行操作的用来改变变压器绕组分接连接位置的一种装置。4、无励磁分接开关适合于只在变压器无励磁(与系统隔离)时进行操作的用来改变变压器绕组分接连接位置的一种装置5、空载损耗(俗称:铁损、铁芯损耗)当额定频率下的额定电压(分接电压)施加到一个绕组的端子上,其他绕组开路时吸取的有功功率。6、空载电流当额定频率下的额定电压(分接电压)施加到一个绕组的端子上,其他绕组开路时流经该绕组线路端子的电流方均根值。注1:对于三相变压器,是流经三相端子电流的算数平均值。注2:通常用占该绕组额定电流的百分数来表示。对于多绕组变压器,是以具有额定容量的那个绕组为基准的。7、负载损耗(又称:短路损耗;俗称:铜损)在一对绕组中,当额定电流流经一个绕组的线路端子,且另一绕组短路时在额定频率及参考温度下所吸取的有功功率。此时,其他绕组(如果有)应开路。注1:对于双绕组变压器,只有一对绕组组合和一个负载损耗值。对于多绕组变压器,具有与多对绕组组合相对应的多个负载损耗值。整台变压器的总负载损耗值与某一指定的绕组负载组合相对应。注2:当绕组组合中两个绕组的额定容量不同时,其负载损耗以额定容量小的那个绕组中的额定电流为基准,而且应指出参考容量。
